超轻型铠装光缆
超轻型铠装野战光缆

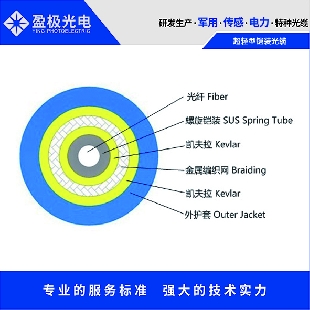

1、 结构示意图
2、 光缆结构技术指标
|
光缆结构 |
单位 |
TZ16 |
|
|
光纤尺寸 |
mm |
0.60/0.90±0.05 |
|
|
光纤材质 |
/ |
PVC / LSZH |
|
|
铠管外径 |
mm |
1.70±0.10 |
|
|
芳纶纤维 |
Detex |
1100 |
|
|
编织尺寸 |
mm |
2.10±0.10 |
|
|
护套外径 |
mm |
（2.85/3.20）±0.10 |
|
|
护套材质 |
/ |
聚氯乙烯（PVC） |
低烟无卤（LSZH） |
|
工作温度 |
℃ |
-20~+70 |
-40~+85 |
|
光缆重量 |
Kg/km |
18 |
|
|
弯曲半径 |
mm |
动态20D 静态10D |
|
|
抗拉强度 |
N |
长期600 短期800 |
|
|
抗压强度 |
N/10cm |
长期3000 短期5000 |
|
3、 光纤光学指标
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度SX |
最小弯曲半径 |
||||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
|
|||
|
典型值 |
最大值 |
典型值 |
最大值 |
||||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
|
G652D |
0.36/0.22 |
0.5/0.4 |
|
|
|
|
|
16 |
|
|
62.5/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥200/500 |
|
|
30 |
|
|
50/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥500/500 |
|
|
30 |
|
|
OM3 |
|
|
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
|
|
30 |
|
|
OM4 |
|
|
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
|
|
30 |
|
