ADSS全介质非金属光缆

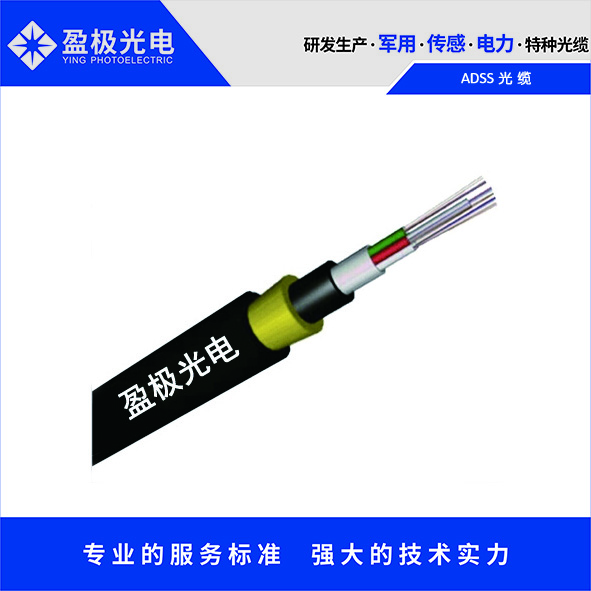

光缆截面图：
产品特点：
1、可与电力线同杆塔架设，无需另立杆塔。
2、可不停电施工，电力线路故障不影响光缆的正常传输。
3、非金属结构，绝缘性能好，防雷电。
4、生产工艺精良，芳纶纱受力均匀，具有极优的应力应变性能。
5、缆径小、重量轻、跨距可以达到1500M，对塔的附加荷载低。
6、抗拉强度大，可超过90KN，防电腐蚀性能。
7、抗打击性能优良，可适应恶劣的气候条件。
适用于C=5mm,V=30m/s的气象条件的典型规格：
|
参数 |
单位 |
F4 |
F6 |
F9 |
F11 |
F13 |
F16 |
F19 |
F22 |
|
|
档距 |
m |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
|
|
光缆外径 |
mm |
11.6 |
12.0 |
12.3 |
12.5 |
12.8 |
13.7 |
14.0 |
14.3 |
|
|
光缆重量 |
PE外护套 |
kg/km |
109.9 |
116.8 |
122.0 |
127.1 |
132.2 |
148.2 |
154.9 |
161.5 |
|
AT外护套 |
118.3 |
125.6 |
131.0 |
136.3 |
141.6 |
158.5 |
165.4 |
172.3 |
||
|
光缆截面积 |
mm2 |
105.68 |
112.70 |
117.90 |
123.07 |
128.19 |
146.74 |
153.66 |
160.54 |
|
|
额定抗拉强度 |
kN |
9.00 |
16.20 |
21.60 |
27.00 |
32.40 |
39.60 |
46.80 |
54.00 |
|
|
最大允许张力 |
kN |
3.60 |
6.48 |
8.64 |
10.80 |
12.96 |
15.84 |
18.72 |
21.60 |
|
|
年均张力 |
kN |
2.25 |
4.05 |
5.40 |
6.75 |
8.10 |
9.90 |
11.70 |
13.50 |
|
|
权限张力 |
kN |
5.40 |
9.72 |
12.96 |
16.20 |
19.44 |
23.76 |
28.08 |
32.40 |
|
|
杨氏模量 |
kN/mm2 |
8.44 |
12.52 |
15.27 |
17.79 |
20.11 |
21.71 |
23.75 |
25.97 |
|
|
线膨胀系数 |
1/℃ |
9.32 |
5.28 |
3.78 |
2.80 |
2.12 |
1.42 |
1.08 |
0.73 |
|
适用于C=10mm,V=30m/s的气象条件的典型规格
|
参数 |
单位 |
F3 |
F4 |
F7 |
F11 |
F12 |
F16 |
F19 |
F22 |
|
|
档距 |
m |
50 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
|
|
光缆外径 |
mm |
11.6 |
11.7 |
12.1 |
12.5 |
12.8 |
13.1 |
14.0 |
14.4 |
|
|
光缆重量 |
PE外护套 |
kg/km |
109.9 |
111.6 |
118.5 |
127.1 |
132.2 |
138.9 |
154.9 |
163.1 |
|
AT外护套 |
118.3 |
120.1 |
127.4 |
136.3 |
141.6 |
148.6 |
165.4 |
174.0 |
||
|
光缆截面积 |
mm2 |
105.68 |
107.44 |
114.44 |
123.07 |
128.19 |
134.96 |
153.66 |
162.25 |
|
|
额定抗拉强度 |
kN |
9.00 |
10.80 |
18.00 |
27.00 |
32.40 |
39.60 |
46.80 |
55.80 |
|
|
最大允许张力 |
kN |
3.60 |
4.32 |
7.20 |
10.80 |
12.96 |
15.84 |
18.72 |
22.32 |
|
|
年均张力 |
kN |
2.25 |
2.70 |
4.50 |
6.75 |
8.10 |
9.90 |
11.70 |
13.95 |
|
|
权限张力 |
kN |
5.40 |
6.48 |
10.80 |
16.20 |
19.44 |
23.76 |
28.08 |
33.48 |
|
|
杨氏模量 |
kN/mm2 |
8.44 |
9.51 |
13.46 |
17.79 |
20.11 |
22.95 |
23.75 |
26.49 |
|
|
线膨胀系数 |
1/℃ |
9.32 |
7.93 |
4.69 |
2.80 |
2.12 |
1.48 |
1.08 |
0.66 |
|
