标准矿用阻燃综合光缆（MGTSV）
标准矿用阻燃综合光缆（MGTSV）
产品描述：

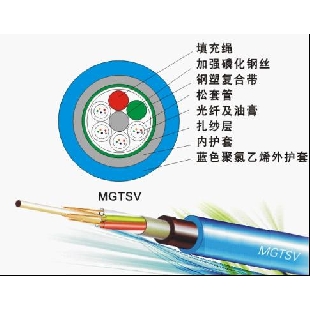

标准矿用阻燃综合光缆（MGTSV）的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。缆芯的中心是一根磷化钢丝，松套管（或填充绳及信号线）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙以阻水填充物，聚乙烯内护套后，蓝色阻燃PVC护套成缆。
产品特点：
l 精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性；
l 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护；
l 良好的抗压性及柔软性；
l 采用下列措施来确保光缆的防水性能：
单根钢丝中心加强件、松套管内填充特种纤膏、100%缆芯填充、良好的阻水材料防止光缆纵向渗水。
l 使用温度：-40℃至+60℃；
l 弯曲半径：静态 12.5D，动态 25D；
l 适 用：斜井、竖井。
技术参数：
|
光缆芯数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
|
单位 |
mm |
kg/km |
长期/短期 N |
长期/短期 N/10cm |
|
2-30 |
10.2 |
160 |
600/1500 |
300/1000 |
|
32-36 |
11.8 |
180 |
600/1500 |
300/1000 |
|
38-60 |
12.3 |
182 |
600/1500 |
300/1000 |
|
62-72 |
13.0 |
220 |
600/1500 |
300/1000 |
|
74-96 |
14.4 |
240 |
600/1500 |
300/1000 |
