单芯铠装野战光缆（耐疲劳型）
单芯铠装野战光缆（耐疲劳型）
(型号：GMTKBU-1B1-30-BL)
产品描述
铠装野战光缆是一种专为军队野外和复杂环境下作战临时快速布线和反复收放而设计的铠装通信光缆。光缆具有抗张力强、抗压力强、柔软性好、抗弯曲、耐油、耐磨、阻燃、温度适用范围广等特点。适用于军用野外通信系统快速布线或反复收放；雷达、航空和舰船布线；油田、矿山、港口、电视现场转播、通信线路抢修等条件严酷的场合。
产品特点

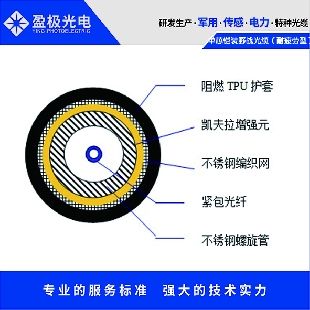

◆ 微小不锈钢软管保护，具有很好的机械性能；
◆ 热塑性聚氨酯弹性体护套为光缆提供了良好的结构稳定性和耐磨、耐油、低温柔韧等性能；
◆ 独特的耐疲劳设计，能经受光缆高强度反复收放；
用途
◆ 军用通信；
◆ 煤矿、油井、天然气、地质勘探等通信；
◆ 广插电视转播，临时通信系统；
主要参数
|
项目 |
项目 |
参数或说明 |
|
尺寸外观 |
光缆外径 |
3.0mm士0.1mm |
|
颜色 |
黑色 |
|
|
标准长度 |
1000米 |
|
|
材料 |
光纤 |
250um玻璃光纤 |
|
抗拉元件 |
美国杜邦凯夫拉 |
|
|
不锈钢软管 |
SUS200CU |
|
|
不锈钢编织网 |
SUS304 |
|
|
外护套 |
阻燃TPU护套 |
|
|
光纤 |
光纤类型 |
单模G657A |
|
光纤芯数 |
1芯 |
|
|
光纤颜色 |
蓝色 |
|
|
光学特性 |
衰减 |
≤0.4 dB/km(1310nm) |
|
≤0.3 dB/km(1550nm) |
||
|
机械特性 |
允许拉伸力 |
长期400N |
|
短期600N |
||
|
允许压扁力 |
短期4000N/10cm |
|
|
长期3000N/10cm |
||
|
弯曲半径 |
动态15mm |
|
|
静态30mm |
||
|
环境特性 |
工作温度 |
-40℃~+85℃ |
|
存储温度 |
-40℃~+85℃ |
|
|
护套阻燃性 |
阻燃等级 |
UL94V-0 |
|
重量 |
光缆净重 |
14kg/1000m |
|
参照标准 |
国家、行标 |
GB/T 7424.1-2003；YD/T 1258.4-2005 |
|
GJB 1428B-2009光缆通用规范 |
||
|
包装 |
包装材料 |
木轴或络车可选 |
